工業型APF/SVG 電能質量產品
本公司銷售電力配套設備、高低壓配件產品近萬種之多、是廈門ABB開關有限公司、西門子中壓開關技術（無錫）有限公司、美國GE、上海精益電器廠有限公司、常熟開關制造有限公司、蘇州市精益開關有限公司、江陰長江電器有限公司、江蘇雙科電氣有限公司、浙江銀河熔斷器有限公司、樂(lè )清市杰特思電氣輔件廠、常熟富士、蘇州鼎浩、廈控聯容、等國內外上百家工業電器產品的優秀代理經銷商和合作伙伴
關鍵詞：電力配套設備、高低壓配件
關鍵詞：
所屬分類：
產品描述
銷售電力配套設備、高低壓配件產品近萬種之多、是廈門ABB開關有限公司、西門子中壓開關技術（無錫）有限公司、美國GE、上海精益電器廠有限公司、常熟開關制造有限公司、蘇州市精益開關有限公司、江陰長江電器有限公司、江蘇雙科電氣有限公司、浙江銀河熔斷器有限公司、樂(lè )清市杰特思電氣輔件廠、常熟富士、蘇州鼎浩、廈控聯容、等國內外上百家工業電器產品的代理經銷商和合作伙伴
1、設計理念
? 工業型APF/SVG是我公司專門針對工業應用環境開發的產品，有源模塊立式結構設計。此種結構模式，采取大容量IGBT功率器件，器件選擇有效值的3倍以上，留有足夠大的安全裕量，在負載較大沖擊下，能長期工作。
? 模塊采取軸流風機散熱，風量大，風壓足，散熱好； 整柜采取下進風上出風模式，整柜頂部采用軸流風機抽風，底部采取防塵百葉窗進風，可較大程度隔離外部環境，特別適合高溫工業現場及環境惡劣尤其粉塵較大的場合應用。
2、抗高電壓畸變
? 適用在5%-25%諧波電壓畸變率的工業負載配電系統應用，微妙級的瞬時響應速度，全響應時間小于10ms。
3、更多功能、更多模式
? 諧波補償、無功補償、諧波無功同補，一機多用。
? 具備諧波分次補償功能，可設定無功補償比例。
? 高清7英寸中文彩色觸摸屏，屏幕實時顯示系統和裝置運行參數。
4、全面保護功能，提高用戶應用穩定性
? 有效值峰值雙設定自動限流算法，在負載諧波電流大于設備輸出時，可自動將設備輸出限制在100%輸出，無過載風險。
? 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠。
5、先進的控制策略和拓撲結構設計
? 改進的基于瞬時無功功率理論的檢測技術，可實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性。
6、高度集成化、模塊化、系列化
? 可靈活組合并機滿足不同容量需求，在實現標準化生產的同時提高了設備的可靠性和可維修性，極大方便了系統安裝與維護。
? 單模塊獨立風道設計，可有效隔絕環境粉塵粘附，提高產品散熱效率。
7、高級的用戶體驗
? 故障自診斷自啟動功能，裝置具有非裝置自身問題導致停機自恢復功能，自恢復之前需對外部電網及裝置本身進行自動診斷，診斷通過方可自啟動。在30分鐘之內自恢復3次，若均不能正常啟動，停機并給上位機傳輸裝置故障告警，點亮裝置自身故障指示燈。
? 保護功能齊全，具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠。

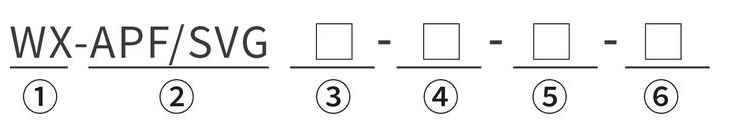

型號命名：
①企業代號
② 產品類型
③ 電壓等級
④ 容量等級
⑤ 接線方式(3P4L三相四線、3P3L三相三線)
⑥ 安裝方式(W壁掛式、F機架式、V立式、P插拔式)
|
輸入方式 |
單模塊容量及安裝方式 |
性能指標 |
保護方式 |
顯示與操作 |
環境條件 |
| (1)額定電壓(V)：Ue ±10%( Ue設備額定電壓) (2)頻率(Hz)：50Hz +/-5% (4)接線方式：三相三線制 |
Ue：400V SVG容量：100kVar 進線方式：上進線 整柜最大可安裝數量：3臺 |
(1)濾波率：≥90%(在訂貨的容量范圍內，且負載諧波含量高于訂貨容量的30%) (5)動態電流：1.2倍濾波器額定容量輸出，1min |
(1)過載保護：自動限流在100%額定輸出 (2)其他保護：過壓保護、欠壓保護、過溫保護 |
(3)操作：多種操作模式選擇，遠程或本地 |
(1)防護等級：IP20(可定制) (3)運行環境溫度：-10℃~40℃ (4)儲存/運輸溫度：-40°C~60°C |
|
Ue：660V SVG容量：85kVar,115kVar,140kVar,170kVar,190kVar 進線方式：上進線 整柜最大可安裝數量：3臺 |
|||||
|
Ue：690V SVG容量：90kVar,120kVar,150kVar,180kVar,200kVar 進線方式：上進線 整柜最大可安裝數量：3臺 |
|||||
|
Ue：750V SVG容量：100kVar,100kVar,160kVar,195kVar,215kVar 進線方式：上進線 整柜最大可安裝數量：3臺 |
